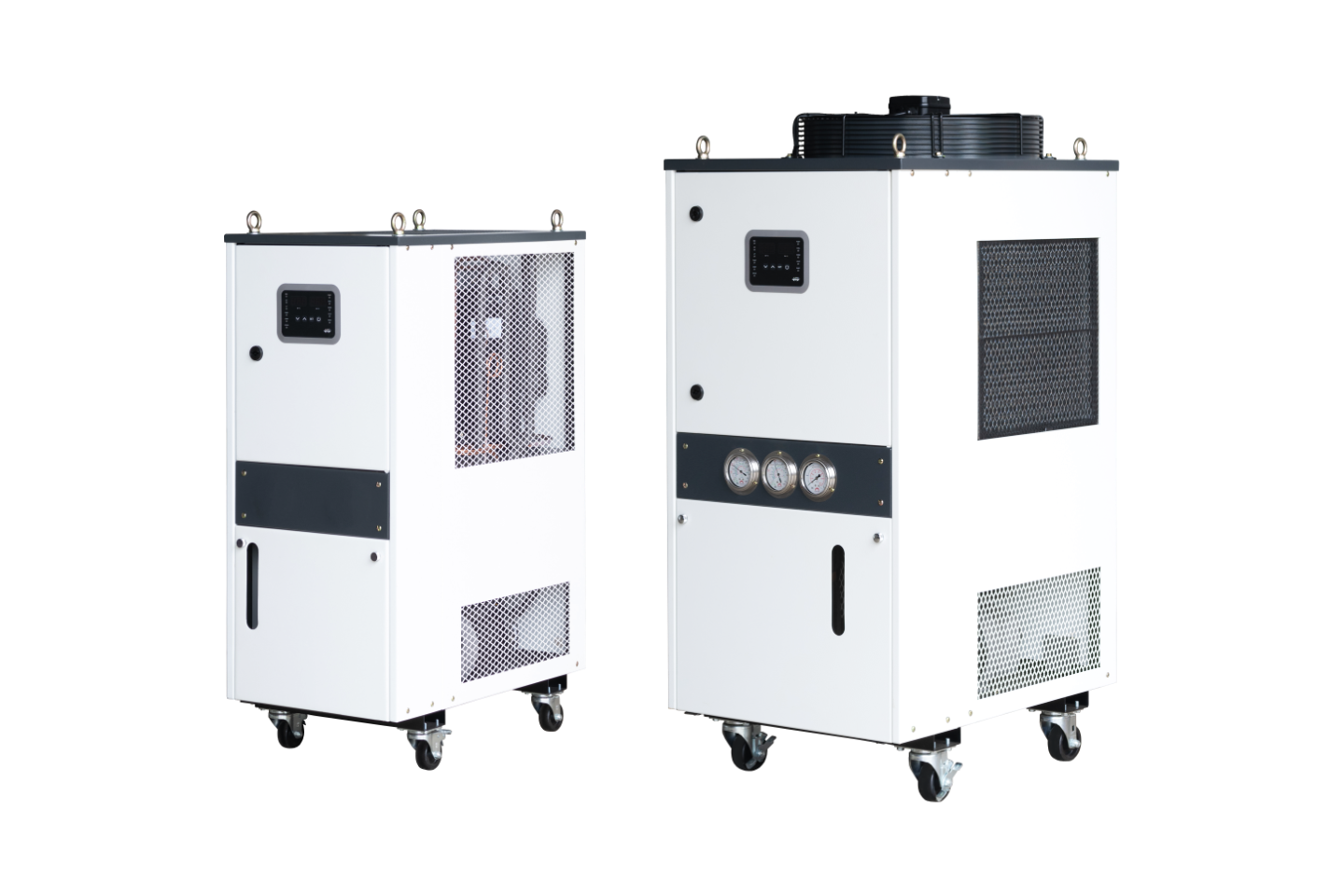

JA 系列 風冷式冰水機

適合各產業的冰水機

主要功能

精準效控制水溫,避免水溫過熱導致任何損害

設備循環水熱交換,提高生產效率,節省時間,減少生產損失

產品特點

  • 風冷式散熱,不需冷卻水塔
  • 一體化設計,體積小運送方便,高機動性
  • 配管安裝方便快速
  • 清潔保養容易

應用產業

  • CNC線切割
  • 高速主軸冷卻
  • 雷射加工機械
  • 半導體製造設備
  • PCB 鑽孔機
  • 醫療設備
  • 印刷機械冷卻
  • 檢測設備
  • 自動化設備
  • 拉力試驗機
  • 壓出成型機
  • 射出成型機
  • 超音波機械設備
  • 食品機械冷卻
  • 紡織設備冷卻
  • 真空泵浦冷卻
  • 真空鍍膜系統
  • 系統設備冷卻

JA-1RPT

JA-2RPT

電源

  • 電壓:三相 220V AC
  • 可訂製單相 220V AC 或

  • 三相 380 - 415V AC1

  • 頻率:50Hz 至 60Hz
  • 電壓:三相 220V AC
  • 可訂製三相 380-460V AC

  • 頻率:50Hz 至 60Hz

冷卻能力2

50Hz 能力

  • 2500 kcal/hr
  • 10000 BTU/hr
  • 2.9 kW

60Hz 能力

  • 3000 kcal/hr
  • 12000 BTU/hr
  • 3.5 kW

50Hz 能力

  • 5000 kcal/hr
  • 20000 BTU/hr
  • 5.8 kW

60Hz 能力

  • 6000 kcal/hr
  • 24000 BTU/hr
  • 7 kW

消耗電力

總消耗:2.05 kW

  • 壓縮機:1.2 kW
  • 風扇馬達:0.05 kW
  • 循環泵浦:0.8 kW

總消耗:2.45 kW

  • 壓縮機:1.5 kW
  • 風扇馬達:0.15 kW
  • 循環泵浦:0.8 kW

循環泵浦

50/60Hz

  • 最大流量:55 / 65 L/min
  • 最大壓力:2.1 / 3 kg/cm²

水箱

  • 容量:28 L
  • 材質:304 不鏽鋼
  • 容量:40 L
  • 材質:304 不鏽鋼

管徑

  • 冰水入口:3/4 inch PT
  • 冰水出口:3/4 inch PT
  • 冰水入口:1 inch PT
  • 冰水出口:1 inch PT

溫度控制

顯示器

  • LED 顯示器:設定溫度及液溫雙顯示器

使用範圍

  • 環境溫度:10~40°C
  • 水溫:10~45°C

信號輸出

  • 異常信號輸出
  • 溫度過高輸出
  • 遠端控制輸出

保護裝置

  • 過電流斷路器
  • 電源逆向開關
  • 泵浦過載保護
  • 壓縮機過載保護
  • 高低壓開關
  • 液位開關
  • 防凍保護
  • 溫度過高保護

冷媒

R407C

噪音

70 dB(A)

75 dB(A)

尺寸與重量3

  • 高度:980 mm
  • 寬度:400 mm
  • 深度:730 mm
  • 重量:90 kg
  • 高度:1120 mm
  • 寬度:510 mm
  • 深度:860 mm
  • 重量:130 kg

JA-3RPT

JA-5RPT

電源

  • 電壓:三相 220V AC
  • 可訂製三相 380-480V AC1

  • 頻率:50Hz 至 60Hz

冷卻能力2

50Hz 能力

  • 7500 kcal/hr
  • 30000 BTU/hr
  • 8.7 kW

60Hz 能力

  • 9000 kcal/hr
  • 36000 BTU/hr
  • 10 kW

50Hz 能力

  • 12500 kcal/hr
  • 50000 BTU/hr
  • 14.5 kW

60Hz 能力

  • 15000 kcal/hr
  • 60000 BTU/hr
  • 17.5 kW

消耗電力

總消耗:3.5 kw

  • 壓縮機:2.3 kW
  • 風扇馬達:0.05 kW
  • 循環泵浦:0.8 kW

總消耗:5.3 kw

  • 壓縮機:3.7 kW
  • 風扇馬達:0.05 kW
  • 循環泵浦:0.8 kW

循環泵浦

50/60Hz

  • 最大流量:55 / 65 L/min
  • 最大壓力:2.1 / 3 kg/cm²

水箱

  • 容量:65 L
  • 材質:304 不鏽鋼

管徑

  • 冰水入口:1 inch PT
  • 冰水出口:1 inch PT

溫度控制

顯示器

  • LED 顯示器:設定溫度及液溫雙顯示器

使用範圍

  • 環境溫度:10~40°C
  • 水溫:10~45°C

信號輸出

  • 異常信號輸出
  • 溫度過高輸出
  • 遠端控制輸出

保護裝置

  • 過電流斷路器
  • 電源逆向開關
  • 泵浦過載保護
  • 壓縮機過載保護
  • 高低壓開關
  • 液位開關
  • 防凍保護
  • 溫度過高保護

冷媒

R407C

噪音

75 dB(A)

尺寸與重量3

  • 高度: 1235 mm
  • 寬度: 660 mm
  • 深度: 930 mm
  • 重量: 150 kg
  • 重量: 170 kg

JA-7.5RPT

JA-10RPT

電源

  • 電壓:三相 220V AC
  • 可訂製三相 380-480V AC1

  • 頻率:50Hz 至 60Hz

冷卻能力2

50Hz 能力

  • 18700 kcal/hr
  • 74800 BTU/hr
  • 22 kW

60Hz 能力

  • 22500 kcal/hr
  • 90000 BTU/hr
  • 26 kW

50Hz 能力

  • 25000 kcal/hr
  • 100000 BTU/hr
  • 29 kW

60Hz 能力

  • 30000 kcal/hr
  • 120000 BTU/hr
  • 35 kW

消耗電力

總消耗:7.7 kW

  • 壓縮機:5.6 kW
  • 風扇馬達:0.5 kW
  • 循環泵浦:1.6 kW

總消耗:9.9 kW

  • 壓縮機:7.8 kW
  • 風扇馬達:0.5 kW
  • 循環泵浦:1.6 kW

循環泵浦

50/60Hz

  • 最大流量:180 / 220 L/min
  • 最大壓力:2.5 / 3 kg/cm²

水箱

  • 容量:90 L
  • 材質:304 不鏽鋼

管徑

  • 冰水入口:1-1/2 inch PT
  • 冰水出口:1-1/2 inch PT

溫度控制

顯示器

  • LED 顯示器:設定溫度及液溫雙顯示器

使用範圍

  • 環境溫度:10~40°C
  • 水溫:10~45°C

信號輸出

  • 異常信號輸出
  • 溫度過高輸出
  • 遠端控制輸出

保護裝置

  • 過電流斷路器
  • 電源逆向開關
  • 泵浦過載保護
  • 壓縮機過載保護
  • 高低壓開關
  • 液位開關
  • 防凍保護
  • 溫度過高保護

冷媒

R407C

噪音

85 dB(A)

尺寸與重量3

  • 高度:1598 mm
  • 寬度:720 mm
  • 深度:1220 mm
  • 重量:320 kg
  1. 特殊電壓可能需訂製,訂購前需與我們再次確認電壓無誤。
  2. 冷卻能力會隨電源頻率不同而有所差異。
  3. 高度包含活動輪與吊環或風扇,實際重量會隨配置不同而有所誤差。
  1. 型號會隨著配置而有所不同:P=有泵浦機型;T=有水箱機型。
  2. 特殊規格可接受訂製。
  3. 產品規格可能隨情況變更。
